Draden solderen aan de encoders

Vanmiddag begonnen met het solderen van draden aan de encoders. Ik heb besloten om beide paneeltjes tegelijkertijd te gaan bedraden en niet eerst eentje af te maken voor ik aan de volgende ga beginnen. Of dat inderdaad handig is, dat zal nog moeten blijken, maar ik vermoed van wel.

Gisteren het tweede paneeltje gemaakt. Eerst de onderdelen gezaagd en geschuurd en daarna alles gelijmd. Nadat de lijm droog was zijn de paneeltjes licht opgeschuurd om een ruw oppervlak te krijgen waarop de verf beter houdt. Hierna het paneeltje gespoten. Vooraf waren al de nodige gaten in het paneeltje geboord en daarin zijn de encoders geplaatst toen de verf goed droog was.

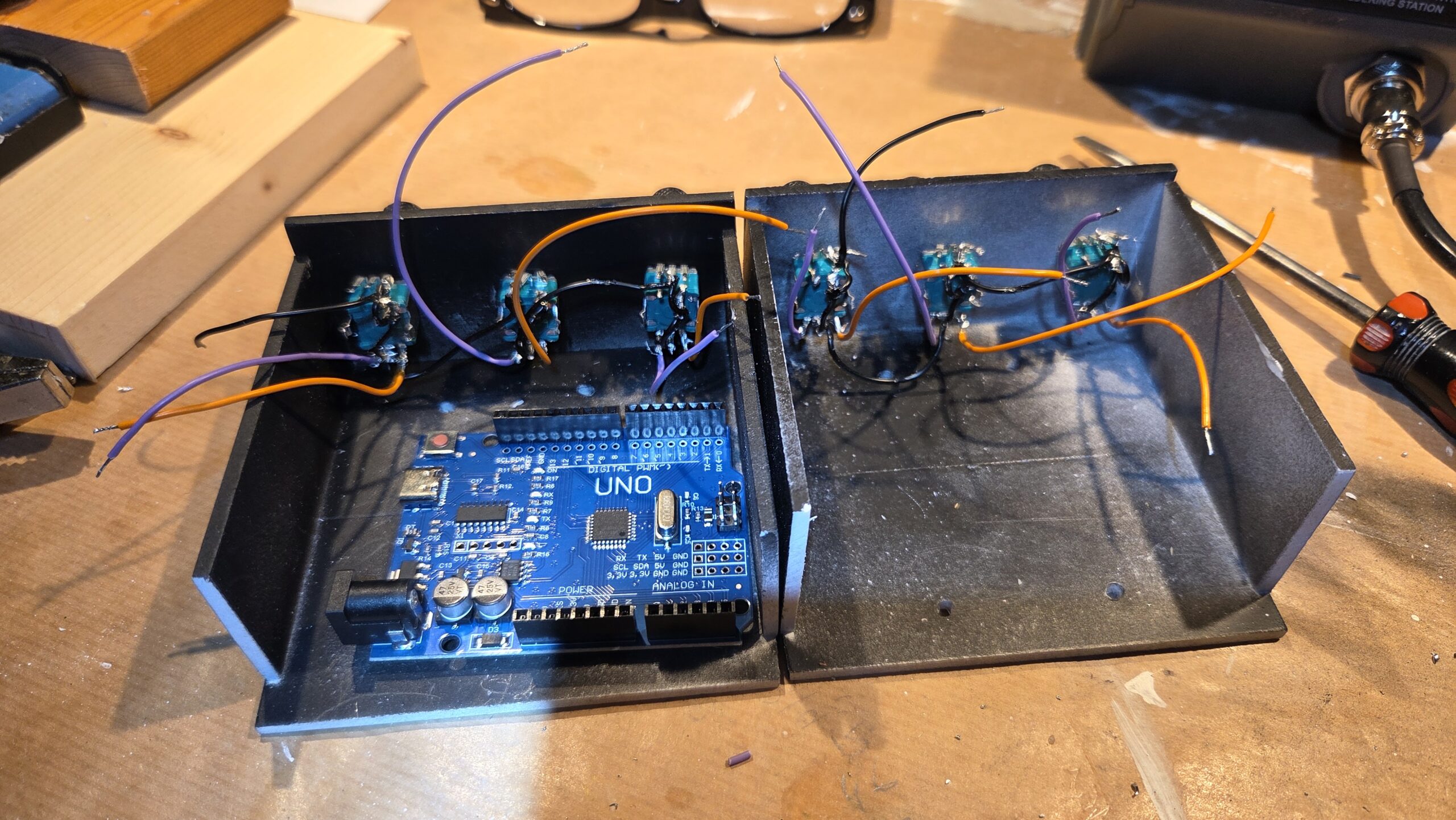

Vanmiddag eerst de tweede draadboom voor de ground samengesteld en vervolgens de beide draadbomen gesoldeerd op de encoders. Dit was nog knap lastig want ik heb bewust de draadbomen kort gehouden, maar daardoor zijn ze wel lastiger te solderen, ook al omdat de ruimte erg beperkt is. Vervolgens de draden voor de aansluitingen van de onderste encoders op maat gemaakt en aan de encoders gesoldeerd.

Hiermee zijn de onderste aansluitingen op de encoders nu voorzien van draden. De volgende keer zijn de draden voor de drukknoppen en die voor de bovenste aansluitingen aan de beurt. Daarna moeten alle draden nog aan de beide Arduino Uno’s worden gesoldeerd en worden die Uno’s met stukjes dubbelzijdig plakband op de bodem van ieder paneeltje vastgeplakt.
