3D paneel test is geslaagd

Eerst is een ontwerp gemaakt met SketchUp. Gewoon een paneeltje van 80×40 mm met een dikte van 2 mm. Vervolgens is een 3D tekst gemaakt met een hoogte van 10 mm en een dikte van 1 mm. Deze is op het paneel geplaatst en “unglued” zodat het ook verticaal verplaatst kan worden. Dit is gedaan met een diepte van 1 mm via Solid Tools / Extract.

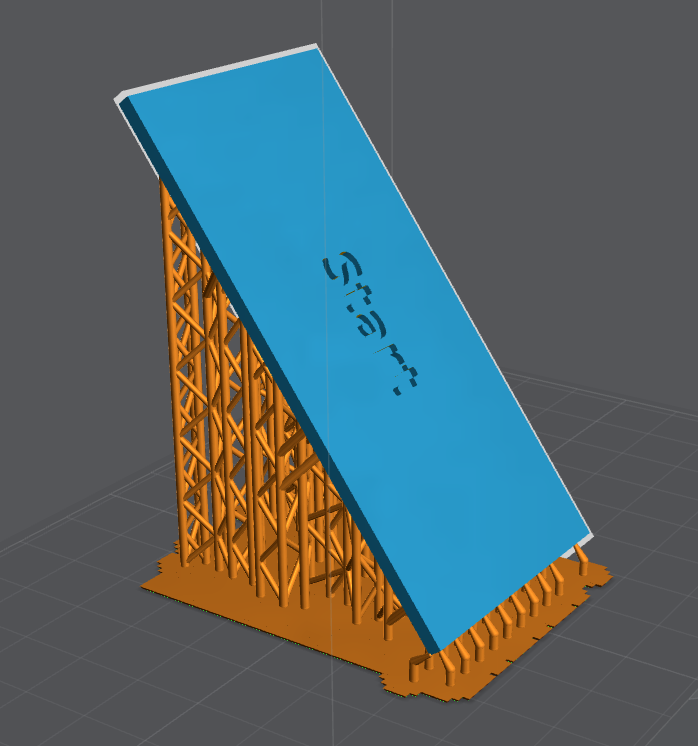

Daarna is dit ontwerp geëxporteerd naar een .stl formaat en dit is in Lychee Slicer geopend. Vervolgens is het ontwerp dusdanig gedraaid dat het min of meer overeenkomt met de positie waarop een volledig paneel geprint zou gaan worden.

Hierna is er eerst een pixelated raft aangebracht waarna daarop de supports zijn berekend en getekend. Alle supports zitten aan de achterkant, dus zodra die zijn verwijderd en de resin is uitgehard, kunnen deze met schuurpapier verwijderd worden waardoor er een gladde achterkant ontstaat.

De test is dus geslaagd, dus mocht de behoefte komen om zelf een soort overhead paneel te gaan maken, dan hoeft “alleen” nog maar het ontwerp te worden gemaakt en op dezelfde manier te worden verwerkt. Vermoedelijk zal dan ook nieuwe witte resin moeten worden aangeschaft. Degene die er nu nog is is al ver over datum en al behoorlijk vergeeld, maar om mee te testen waarschijnlijk nog wel geschikt.

Update
Een berekening gemaakt van de maten die op deze manier beschikbaar zijn voor bijvoorbeeld een schakelaar. Dit blijkt slechts 13 mm te zijn. Dit betekent dat de tekst voor de functie van die schakelaar eigenlijk iets smaller zou moeten zijn zodat deze van elkaar gescheiden worden. Dit betekent dat die tekst dan maximaal 11 mm breed mag zijn. “POSITION” op 13 mm zal echter onleesbaar gaan worden, dus het maken van een paneel in één geheel zal dus niet mogelijk zijn.
